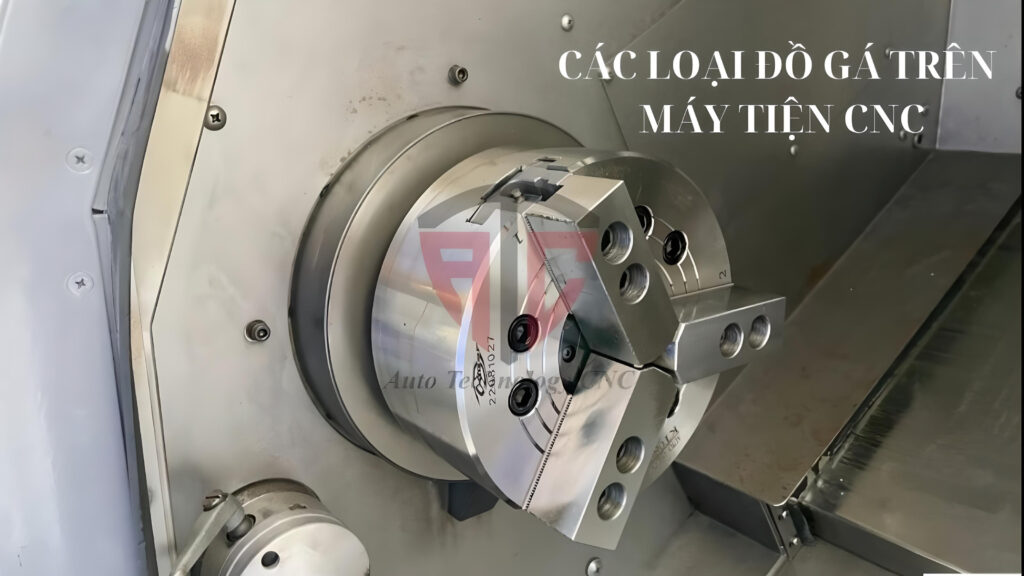

Trong thế giới gia công chính xác của máy tiện CNC, đồ gá chính là yếu tố then chốt đảm bảo độ ổn định và chính xác của phôi gia công. Sự đa dạng về chủng loại và thiết kế của đồ gá mở ra nhiều phương pháp gá đặt linh hoạt, đáp ứng yêu cầu gia công phức tạp. Hãy cùng ATC Machinery khám phá chi tiết về các loại đồ gá thông dụng trên máy tiện CNC, từ nguyên lý hoạt động đến ứng dụng thực tế, để hiểu rõ hơn vai trò không thể thiếu của chúng trong quá trình sản xuất. Đồ Gá CNC Là Gì? Đồ gá CNC, còn được gọi là đồ gá gia công CNC, là các thiết bị cơ khí quan trọng được sử dụng trên máy CNC để định vị và giữ chặt phôi gia công trong suốt quá trình gia công. Chúng đảm bảo rằng phôi được cố định chính xác và ổn định, giúp cho quá trình cắt gọt, khoan, phay, tiện diễn ra một cách chính xác và hiệu quả. Đồ gá CNC được thiết kế để phù hợp với từng loại máy CNC và phôi gia công cụ thể, đảm bảo tính linh hoạt và độ chính xác cao trong quá trình sản xuất. Phân loại đồ gá dùng cho máy tiện CNC Phân loại đồ gá dùng cho máy tiện CNC có thể được thực hiện theo nhiều tiêu chí khác nhau, bao gồm: 1. Theo chức năng: Đồ gá định vị: Dùng để xác định vị trí chính xác của phôi trên máy tiện CNC, đảm bảo các đường cắt và kích thước sản phẩm đúng với yêu cầu thiết kế. Đồ gá kẹp chặt: Sử dụng các cơ cấu kẹp như mâm cặp, ê tô, đầu kẹp mũi tâm, hoặc các loại kẹp chuyên dụng khác để giữ chặt phôi, ngăn chặn phôi xê dịch hoặc rung lắc trong quá trình gia công. 2. Theo cấu tạo: Đồ gá tiêu chuẩn: Được sản xuất hàng loạt với kích thước và hình dáng cố định, phù hợp với nhiều loại phôi khác nhau. Đồ gá chuyên dùng: Được thiết kế riêng cho từng loại phôi hoặc nhóm phôi có hình dạng đặc biệt, yêu cầu độ chính xác cao. 3. Theo phương pháp gá đặt: Gá tâm: Phôi được định vị và kẹp chặt bằng hai mũi tâm ở hai đầu. Gá đầu: Phôi được định vị và kẹp chặt bằng mâm cặp hoặc ê tô ở một đầu, đầu còn lại được chống tâm. Gá bằng mâm cặp: Phôi được kẹp chặt bằng mâm cặp ở phần thân. Gá bằng ê tô: Phôi được kẹp chặt bằng ê tô. Gá bằng đồ gá đặc biệt: Phôi được kẹp chặt bằng các loại đồ gá chuyên dụng khác như đồ gá kẹp thủy lực, đồ gá kẹp khí nén, đồ gá kẹp từ tính,... 4. Theo vật liệu chế tạo: Đồ gá bằng gang: Có độ bền cao, khả năng chịu mài mòn tốt, giá thành rẻ. Đồ gá bằng thép: Có độ cứng và độ bền cao hơn gang, thường được sử dụng cho các chi tiết yêu cầu độ chính xác cao. Đồ gá bằng hợp kim nhôm: Có trọng lượng nhẹ, dễ gia công, thường được sử dụng cho các chi tiết có kích thước lớn. Việc lựa chọn loại đồ gá phù hợp phụ thuộc vào nhiều yếu tố như hình dạng, kích thước, vật liệu của phôi, yêu cầu về độ chính xác, năng suất gia công, và chi phí đầu tư. Cấu Tạo Của Các Loại Đồ Gá Trên Máy Tiện CNC Cấu tạo của đồ gá trên máy tiện CNC đa dạng và phụ thuộc vào loại đồ gá cụ thể, nhưng nhìn chung đều bao gồm các thành phần chính sau: Thân gá: Đây là bộ phận chính của đồ gá, có nhiệm vụ nâng đỡ và định vị phôi. Thân gá thường được làm từ vật liệu có độ cứng và độ bền cao như gang, thép hoặc hợp kim nhôm. Mặt gá: Là bề mặt tiếp xúc trực tiếp với phôi, được gia công chính xác để đảm bảo độ phẳng và độ song song với trục chính của máy tiện CNC. Mặt gá thường được trang bị các rãnh T, lỗ định vị hoặc các chi tiết đặc biệt khác để hỗ trợ việc định vị và kẹp chặt phôi. Cơ cấu kẹp: Bao gồm các chi tiết như mâm cặp, ê tô, đầu kẹp mũi tâm hoặc các loại kẹp chuyên dụng khác. Cơ cấu kẹp có nhiệm vụ giữ chặt phôi trong quá trình gia công, ngăn chặn sự xê dịch hoặc rung lắc gây ảnh hưởng đến độ chính xác của sản phẩm. Các chi tiết phụ trợ: Tùy thuộc vào loại đồ gá và yêu cầu gia công cụ thể, đồ gá có thể được trang bị thêm các chi tiết phụ trợ như chốt định vị, vít hãm, lò xo, bulông... nhằm tăng cường khả năng định vị và kẹp chặt phôi. Ngoài ra, một số loại đồ gá phức tạp còn được trang bị thêm các cơ cấu điều chỉnh, cơ cấu tự động hoặc các hệ thống cảm biến để nâng cao tính linh hoạt và tự động hóa trong quá trình gia công. Chi tiết tại: https://atcmachinery.com/cac-loai-do-ga-tren-may-tien-cnc/
