Toàn quốc: Cách Lắp Đặt Pin Năng Lượng Mặt Trời

1 Cách lắp đặt pin năng lượng mặt trời

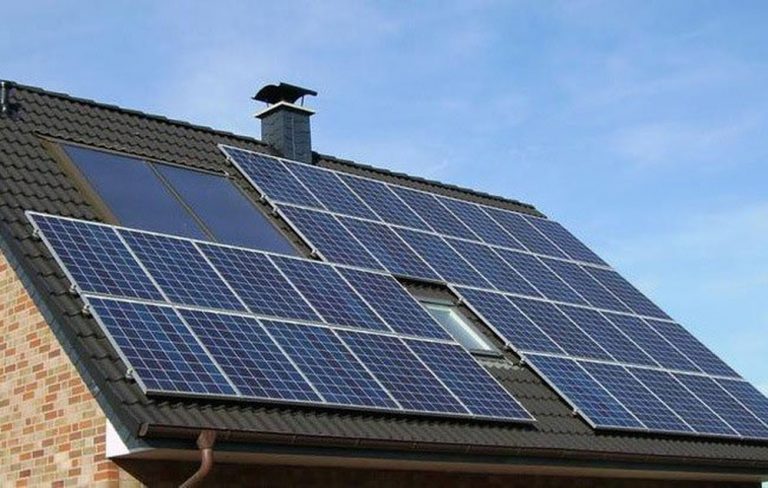

- Đo kích thước mái nhà: Để lắp đặt chuẩn xác điều đầu tiên cần làm là đo kích thước mái nhà và đảm bảo tấm pin có thể vừa với không gian có sẵn. Bạn cũng nên cân nhắc lựa chọn khu vực có không gian rộng rãi khác để bổ sung các tấm pin trong tương lai. Lưu ý không nên lắp đặt chúng với khoảng cách gần hơn 12 inch so với với mép mái nhà và 16 inch từ mái hiên. Để tấm pin hấp thu năng lượng hiệu quả. Nên đặt trên một mái nhà dốc hướng lên phía mặt trời và đảm bảo mái nhà không bị che khuất bởi bóng râm hay cây cối. Nếu nhà của bạn nằm ở khu vực phía Đông. Bạn nên cân nhắc lắp theo hướng Đông để tiếp xúc với ánh sáng tốt nhất.

- Lắp đặt các giá đỡ, thanh ray: Trước khi lắp, các giá đỡ phải được lắp đặt trên mái nhà dốc. Khung lắp đặt phải được định vị độ để tiếp xúc trực tiếp với ánh sáng mặt trời. Hệ thống giá đỡ được sử dụng khi lắp đặt để cho bạn đặt tấm pin ở bất kỳ vị trí nào. Nên giữ các tâm pin ở góc và chiều cao chính xác ngay khi mái dốc thay đổ để đảm bảo việc sản xuất điện áp. Sử dụng keo dính máy nhà, nơi khoan và đính ốc cao vít để cố định khung hay giá đỡ. Sẽ hạn chế được sự rò rỉ thông qua các lỗ trên mái nhà.
Tìm hiểu cách lắp đặt pin năng lượng mặt trời https://tbk.com.vn/cach-lap-dat-pin-nang-luong-mat-troi
2 Sơ đồ lắp đặt hệ thống pin năng lượng mặt trời.

- Sơ đồ lắp đặt pin năng lượng mặt trời áp mái: Giàn pin sẽ được lắp đặt cố định trên mái nhà thông qua hệ thống giàn khung (Giàn nhôm / Khung khung thép). Các bảng sẽ được kết nối với nhau thông qua các cổng MC4 tích hợp ở mặt sau của bảng. Giàn pin sẽ được kết nối song song với thiết bị chống sét loại I DC. Sau đó, dây đến vị trí nơi bảng điều khiển DC được đặt. Cầu chì bảo vệ được cài đặt cho các chuỗi. Lưu ý chỉ sử dụng cầu chì cho các hệ thống có 3 chuỗi trở lên. Tiếp theo, các chuỗi sẽ được kết nối với CB DC và được kết nối song song với bộ lọc đất sét loại II. Các thiết bị cắt lọc đất sét sẽ được kết nối với dây PE (dây nối đất). Dây PE sẽ được kéo vào cột tiếp đất dành riêng cho hệ thống năng lượng mặt trời.

- Sơ đồ lắp đặt điện mặt trời hòa lưới: Cấu tạo hệ thống điện năng lượng mặt trời hòa lưới nói chung sẽ bao gồm các bộ phận . Tấm pin năng lượng mặt trời Solar Panel. Inverter hòa lưới. Hệ thống giám sát từ xa qua internet. smart phone. Hệ thống khung đỡ, Hệ thống cắt sét lan truyền và tiếp địa, Cáp điện và các hệ vật tư,phụ kiện trong hệ thống. Đồng hồ đo đếm điện 2 chiều. Các tấm pin năng lượng mặt trời chuyển đổi bức xạ mặt trời thành dòng điện một chiều (DC). Dòng điện DC đó sẽ được chuyển hóa thành dòng điện xoay chiều (AC) bởi inverter được trang bị thuật toán MPPT (Maximum Power Point Tracking) nhằm tối ưu hóa năng lượng tạo ra từ hệ thống pin mặt trời.
