Toàn quốc: Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Bướm Điều Khiển Điện

Tuấn Hưng Phát Valve luôn mang đến cho khách hàng những giải pháp van công nghiệp chất lượng, đặc biệt là van bướm điều khiển điện, một trong những loại van phổ biến nhất trong hệ thống tự động hóa hiện nay. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo và nguyên lý hoạt động của van bướm điều khiển điện, đồng thời tìm hiểu vì sao sản phẩm van bướm điều khiển điện Haitima đang được nhiều nhà máy và hệ thống công nghiệp tin dùng.

Giới thiệu về van bướm điều khiển điện

Van bướm là loại van công nghiệp có thiết kế đơn giản nhưng hiệu quả cao trong việc điều chỉnh dòng chảy của chất lỏng, khí hoặc hơi. Khi được kết hợp với bộ điều khiển điện, van bướm trở thành van bướm điều khiển điện, cho phép đóng/mở hoặc điều chỉnh lưu lượng tự động từ xa.

Ưu điểm nổi bật:

• Điều khiển tự động, chính xác


• Giảm nhân công vận hành


• Phù hợp với các hệ thống tự động hóa và SCADA


• Tích hợp dễ dàng với các loại đường ống công nghiệp


Cấu tạo của van bướm điều khiển điện
Để hiểu rõ cấu tạo và nguyên lý hoạt động của van bướm điều khiển điện, chúng ta cần phân tích từng bộ phận chính:

Thân van

Thân van thường làm từ gang, inox hoặc thép, có hình dạng tròn hoặc hình đĩa. Thân van là nơi đặt đĩa van, giúp dẫn hướng dòng chảy và chịu áp lực từ môi trường chất lỏng hoặc khí.

Đĩa van (butterfly disc)

Đĩa van là bộ phận quan trọng quyết định khả năng đóng/mở và điều chỉnh dòng chảy. Khi đĩa quay 90°, van đóng hoàn toàn hoặc mở tối đa. Vật liệu thường là inox hoặc hợp kim chống ăn mòn, chịu nhiệt.

Trục van

Trục van kết nối đĩa van với bộ điều khiển điện, giúp truyền lực từ motor điện đến đĩa van. Trục thường làm từ inox cứng hoặc thép hợp kim, chịu lực xoắn tốt.

Gioăng làm kín

Gioăng hay vòng đệm làm kín giúp van đảm bảo không rò rỉ chất lỏng khi van đóng hoàn toàn. Chất liệu phổ biến là cao su EPDM, NBR hoặc PTFE tùy ứng dụng.

Bộ điều khiển điện

Bộ điều khiển điện (actuator) là “trái tim” của van bướm điều khiển điện. Nó nhận tín hiệu từ hệ thống điều khiển và điều khiển trục van quay. Bộ điều khiển điện có các loại:

• ON/OFF: chỉ mở hoặc đóng hoàn toàn


• Điều khiển tuyến tính: có thể điều chỉnh vị trí đĩa van theo tỷ lệ %


Bộ điều khiển điện được trang bị motor điện, hộp số giảm tốc, cơ cấu hạn chế hành trình và cảm biến vị trí để đảm bảo vận hành chính xác.

Phụ kiện kèm theo

• Công tắc hành trình (Limit Switch): báo trạng thái đóng/mở của van


• Bộ điều khiển từ xa: tích hợp với PLC hoặc hệ thống SCADA


• Bộ lưu điện/UPS: đảm bảo van hoạt động khi mất điện


Nguyên lý hoạt động của van bướm điều khiển điện
Hiểu nguyên lý hoạt động giúp vận hành, bảo trì và lựa chọn van phù hợp:

Nguyên lý đóng/mở

Khi van nhận tín hiệu điện từ hệ thống điều khiển:

1. Motor điện trong bộ điều khiển quay theo chiều yêu cầu


2. Trục van truyền lực làm đĩa van quay


3. Khi đĩa van quay 90°, van đóng hoàn toàn hoặc mở hoàn toàn


Điều này cho phép tự động hóa hoàn toàn quá trình đóng/mở van mà không cần vận hành thủ công.

Nguyên lý điều chỉnh dòng chảy

Với loại van tuyến tính, bộ điều khiển điện có thể đặt vị trí đĩa van theo tỷ lệ %, từ 0% (đóng) đến 100% (mở). Nhờ cảm biến vị trí, van có thể duy trì lưu lượng mong muốn trong hệ thống, giúp tiết kiệm năng lượng và bảo vệ thiết bị downstream.

Ưu điểm của van bướm điều khiển điện

Vận hành tự động
Van có thể điều khiển từ xa, tích hợp với PLC, SCADA hoặc HMI, giảm sự phụ thuộc vào nhân công.

Độ bền và hiệu suất cao

• Cấu tạo chắc chắn, chịu áp lực và nhiệt độ cao


• Gioăng làm kín chống rò rỉ, tuổi thọ dài


• Bộ điều khiển điện có cơ chế bảo vệ quá tải


Phù hợp đa dạng môi trường
Van bướm điều khiển điện có thể sử dụng cho:

• Nước sạch, nước thải


• Hơi, khí nén


• Hóa chất ăn mòn nhẹ

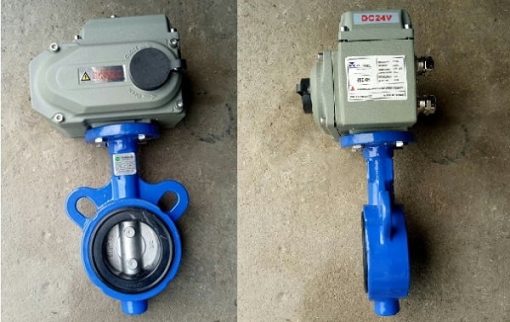

Một trong những dòng van được nhiều khách hàng lựa chọn là van bướm điều khiển điện Haitima nhờ độ bền cao, hoạt động ổn định và giá cả hợp lý.

Ứng dụng thực tế
Van bướm điều khiển điện được ứng dụng rộng rãi trong:

• Hệ thống nước sạch và nước thải


• Hệ thống HVAC tòa nhà


• Nhà máy sản xuất, hóa chất, thực phẩm


• PCCC và hệ thống chữa cháy tự động


Với khả năng điều khiển từ xa và đóng/mở nhanh, van giúp các kỹ sư tiết kiệm thời gian vận hành, đồng thời giảm rủi ro cho hệ thống.

Lưu ý khi vận hành và bảo dưỡng
Để van bướm điều khiển điện hoạt động bền bỉ:

1. Kiểm tra nguồn điện và tín hiệu điều khiển trước khi vận hành


2. Vệ sinh thân van, đĩa van để tránh cặn bẩn gây kẹt


3. Kiểm tra gioăng làm kín định kỳ


4. Bảo dưỡng bộ điều khiển điện, đảm bảo motor và hộp số hoạt động trơn tru


5. Tham khảo hướng dẫn từ nhà sản xuất, ví dụ như Tuấn Hưng Phát Valve, để chọn van đúng áp suất, nhiệt độ và môi trường sử dụng


Vì sao nên chọn van bướm điều khiển điện Haitima?

• Độ bền cao: Vật liệu cao cấp, chịu áp lực tốt


• Vận hành êm ái: Motor điện hoạt động ổn định, ít tiếng ồn


• Dễ lắp đặt: Thích hợp cho nhiều kích cỡ đường ống


• Hỗ trợ kỹ thuật tốt: Nhà cung cấp đáng tin cậy, bảo hành rõ ràng


Với những ưu điểm trên, van bướm điều khiển điện Haitima là lựa chọn hàng đầu cho các hệ thống tự động hóa tại Việt Nam.

Kết luận

Hiểu rõ cấu tạo và nguyên lý hoạt động của van bướm điều khiển điện giúp bạn vận hành hệ thống hiệu quả, chọn van phù hợp và bảo dưỡng đúng cách. Việc lựa chọn thương hiệu uy tín như van bướm điều khiển điện Haitima qua Tuấn Hưng Phát Valve sẽ đảm bảo van hoạt động ổn định, an toàn và bền lâu trong mọi môi trường công nghiệp.

Tuấn Hưng Phát Valve cam kết mang đến các sản phẩm van công nghiệp chất lượng, dịch vụ tư vấn chuyên nghiệp và giải pháp tối ưu cho mọi hệ thống tự động hóa của bạn.
